相信干機(jī)加的都對切削液很了解，對切削液的潤滑、冷卻、清洗、防銹四大功能更是熟記在心，雖然很多人都知道這些。但是在用切削液時(shí)，還是會出現(xiàn)切削刃溶著、崩刃缺口，切削變色、刀尖軟化等等問題。其實(shí)，不同的加工方法、溫度、環(huán)境等等都會影響切削液的功能變化。

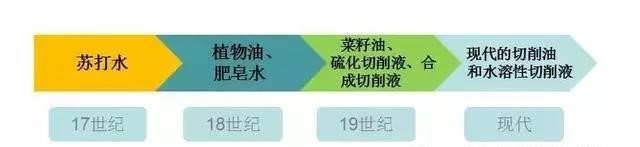

切削液的發(fā)展

切削液的分類

我們都知道切削液主要分為油基和水基兩種大類：

根據(jù)它的功能可以排列如下：

潤滑性:切削油>乳化液半合成切削液>全合成

冷卻性:全合成>半合成切削>乳化液>切削油

防銹性:切削油>水基切削液（乳化液、半合成切削液、全合成）

清洗性:水基切削液（乳化液、半合成切削液、全合成）>切削油

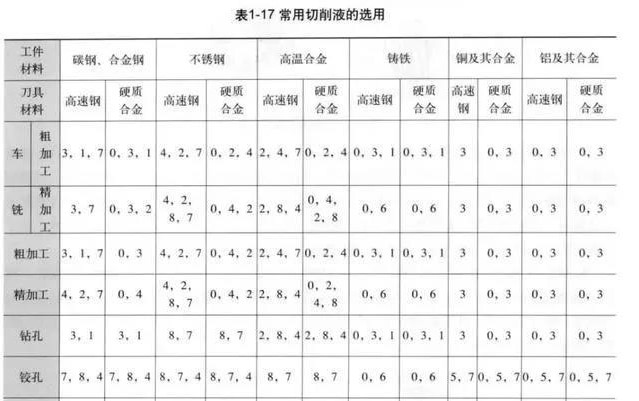

合理選擇切削液

切削液的種類很多，性能各異，應(yīng)根據(jù)工件材料、刀具材料、加工方法和加工要求合理選擇切削液。

粗加工時(shí)

（1）用于高速工具鋼刀具粗車或粗銑碳素鋼工件時(shí)，應(yīng)選用質(zhì)量分?jǐn)?shù)低的乳化液（如3％~5％的乳化液），也可以選用合成切削液。

（2）用于高速工具鋼刀具粗車或粗銑鋁及其合金、銅及其合金工件時(shí)，應(yīng)選用5％~7％的乳化液。

（3）粗車或粗銑鑄鐵時(shí)，因?yàn)殍T鐵中含石墨，切削時(shí)石墨可以起到固體潤滑劑的作用能減少摩擦。若使用油類切削液，會把崩切屑和砂粒粘合在一起，起到研磨劑的作用，使刀具和機(jī)床導(dǎo)軌磨損，所以鑄鐵粗加工時(shí)一般不用切削液。

（4）作為現(xiàn)在主流的硬質(zhì)合金刀片，一般情況下不加切削液，因?yàn)槿羟邢饕毫髁坎蛔慊虿痪?，會造成硬質(zhì)合金刀片冷熱不均，產(chǎn)生裂紋，造成刀具報(bào)廢。

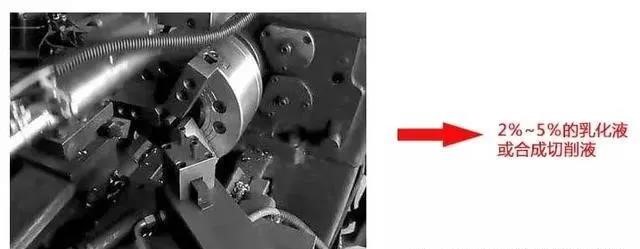

但在加工某些硬度高、強(qiáng)度大，導(dǎo)熱性差的特殊材料時(shí)（尤其是重切削），由這時(shí)切削區(qū)域溫度較高，會造成硬質(zhì)合金刀片與工件材料中的某些元素發(fā)生粘接和擴(kuò)散現(xiàn)象，導(dǎo)致刀具迅速磨損，此時(shí)，應(yīng)加注流量充足，均勻并以冷卻作用為主的切削液，如2％~5％的乳化液或合成切削液，可顯著降低切削區(qū)域溫度，提高刀具壽命。

若切削液采用噴霧加注法，則切削效果更好。硬質(zhì)合金刀具使用切削液時(shí)，不能間斷使用，一定自始至終使用，否則會影響刀具壽命和工件已加工表面質(zhì)量。

（5）低速切削時(shí)，刀具以硬質(zhì)點(diǎn)磨損為主，宜選用以潤滑性能為主的切油，在較高速度切削時(shí)，刀具主要是熱磨損，要求切削液良好的冷卻性能，宜選用乳化液或水溶液。

精加工時(shí)

精加工對工件表面粗糙度和加工精度要求較高，此時(shí)除了考慮刀材質(zhì)、工件材料、加工方式之外，還應(yīng)考慮切削速度的變化，選用不同性能的金屬切削液。

（1）用于高速鋼刀具精車或精銑碳素鋼工件時(shí)，切削液應(yīng)具有良好的滲透能力，良好的潤滑性能和一定的冷卻性能。在較低的切削速度（小于10m/mim）下，由于在切過程中主要是機(jī)械磨損，因此要求切削液具有良好的潤滑性和一定的流動性，使切削液能快地透到切區(qū)域，減少摩擦和粘接，抑制切屑瘤和鱗刺，從而提高工件的精度和降低表面粗糙度值，提高刀具的壽命，此時(shí)應(yīng)選用10％~15％的乳化液或10％~20％的極壓乳化液。

（2）用硬質(zhì)合金刀具精加工碳素鋼工件時(shí)，可以不用切削液，也可用10％-25％的乳化液或10％~20％的極壓乳化液。

（3）精加工銅及其合金、鋁及其合金工件時(shí)，為了得到較低的表面粗糙度值和較高的度，可選用10％~20％的乳化液、煤油。

（4）精加工鑄鐵時(shí)，可選用7％~10％的乳化液或煤油，以降低工件表面粗糙度值。

切削難加工材料

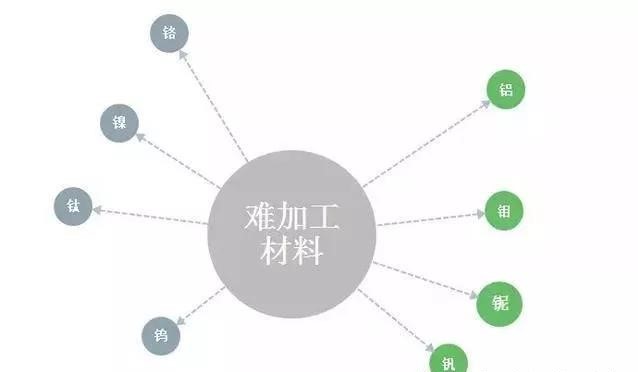

所謂難加工材料是相對于易加工材料而言的，它與材料的成分、熱處理工藝有關(guān)。一般來講，材料中含有一定量的鉻、鎳、鉬、錳、鈦、釩、鋁、鈮、鎢等元素時(shí)，可稱為難加工材料。

這些材料所含硬質(zhì)點(diǎn)多，機(jī)械擦傷作用大，熱導(dǎo)率低，切屑易散出等特點(diǎn)，因而在切削過程中處于極壓潤滑摩擦狀態(tài)。切削難加工材料的切削液要求較高，切削液必須具有較好的潤滑性和冷卻性。

（1）用高速鋼刀具切削難加工材料時(shí)，應(yīng)選用10％~15％的極壓乳化液或極壓切削油。

（2）用硬質(zhì)合金刀具切削難加工材料時(shí)，應(yīng)選用10％~20％的極壓乳化液或硫化切削油。

建議：雖然動、植物油能作為切削難加工材料的切削液，并且能達(dá)到較好的切削效果，但是這樣會增加成本。我們應(yīng)該盡量少用或不用動、植物油作為切削液。

封閉或半封閉切削加工

鉆削、攻螺紋、鉸孔和拉削等加工的容屑為封閉或半封閉方式此時(shí)，排屑困難，刀具與切屑、工件摩擦產(chǎn)生的大量切削熱不能及時(shí)傳出，造成切削刃燒損并嚴(yán)重地影響工件表面粗糙度。尤其是在切削加工某些硬度高、強(qiáng)度大、韌性大、冷硬現(xiàn)象較嚴(yán)重的特殊材料時(shí)，上述問題更突出。

此時(shí)需切削液有較好的冷卻、潤滑及清洗性能，以減小刀一屑摩擦生熱并帶走切屑為主。

一般深孔鉆削、拉削、攻螺紋、鉸孔等切加工時(shí)，應(yīng)選用10％~15％的乳化液、15％~20％的極壓乳化液、礦物油或極壓切削油等作為切削液。

使用切削液的注意事項(xiàng)

為了使切削液達(dá)到應(yīng)有的效果，在使用時(shí)還必須注意以下幾點(diǎn):

（1）油狀乳化液必須用水稀釋后才能使用。

（2）切削液的流量應(yīng)充足，并應(yīng)有一定壓力。切削液必須澆注在切削區(qū)域

（3）使用硬質(zhì)合金刀具切削時(shí)，如用切削液則必須從一開始就連續(xù)充分地澆注，否則硬質(zhì)合金刀片會因驟冷而產(chǎn)生裂紋

（4）切削液應(yīng)常保持清潔，盡可能減少切削液中雜質(zhì)的含量，已變質(zhì)的切削液要及時(shí)更
