銅拉絲油潤滑失效的原因分析及解決方案

在我國線纜行業(yè)的銅拉絲生產工序中，銅拉絲油作為關鍵的拉絲潤滑劑，對于實現(xiàn)高速、高效生產具有不可替代的作用。然而，由于拉絲操作工人對拉絲溶液的使用及保養(yǎng)不當，導致生產效率低下，生產質量受損，甚至引發(fā)停產，給企業(yè)帶來經濟損失。本文基于新景公司十六年生產研發(fā)銅、鋁拉絲油的經驗，結合實例，深入分析銅拉絲液失效的原因，并提出相應的使用前注意事項及保養(yǎng)方式，以期為企業(yè)帶來最大收益。

一、引言

銅拉絲油在銅拉絲過程中起著潤滑、清洗、抗氧化和冷卻等多重作用。然而，在實際生產中，由于缺乏對拉絲溶液的正確維護和管理，導致拉絲液性能下降，甚至失效。這不僅影響生產效率和產品質量，還增加了企業(yè)的運營成本。因此，探討銅拉絲油潤滑失效的原因及解決方案，對于提高生產效率和產品質量具有重要意義。

二、拉絲溶液的使用壽命及影響其潤滑效果的因素

拉絲溶液的使用壽命通常在半年至一年之間，但這需要建立在良好的日常維護工作基礎上。維護工作包括檢測溶液的PH值、濃度，及時補充原液及水，控制乳化液的使用溫度等。若缺乏這些維護措施，拉絲液容易發(fā)生物理及化學反應，導致潤滑、清洗、抗氧化和冷卻等性能下降，甚至短期內失效。

以佛山市某一銅拉絲廠為例，該廠拉絲油池體積約18m³，正常使用時，新油入池只需加入900kg的拉絲液（按5%濃度計算）。然而，由于缺乏日常維護和保養(yǎng)，該廠在添加350kg拉絲油后，第二天就出現(xiàn)了潤滑性能不足、拉絲斷線的現(xiàn)象。經現(xiàn)場檢查發(fā)現(xiàn)，油池內懸浮著大量黑色的膠狀物，乳化液已嚴重發(fā)黑，屬于乳化液失效。

三、拉絲液潤滑失效的原因分析

1. 化學反應導致的潤滑失效

銅是一種活潑金屬，能與拉絲液中的脂肪酸陰離子發(fā)生反應，生成不溶于水的二價銅皂。這些銅皂析出后堵塞在拉絲模中，導致潤滑失效。此外，銅離子還與拉絲液中的不飽和脂肪酸發(fā)生反應，生成深綠色的脂肪族聚合物。這些聚合物形成后迅速與水基系統(tǒng)分離并漂浮于油池表面，破壞乳化液的化學性能，導致潤滑性能下降。

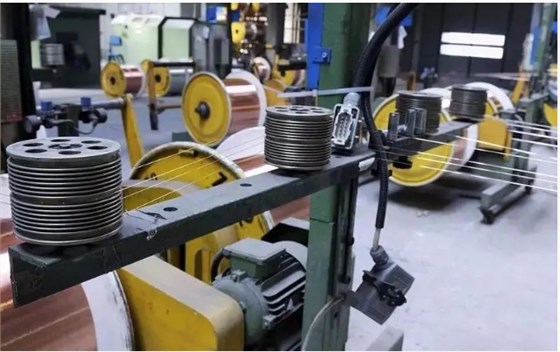

2. 物理性潤滑失效

銅皂析出后不僅堵塞拉絲模，還影響乳化液隨銅線帶入模口，并穿過拉絲模粘附在銅線表面。這導致物理性潤滑失效，使得銅線在拉絲過程中容易斷線。

3. 外部因素加速乳化液失效

該廠油池旁邊有兩條鍍錫生產線，其中的酸洗池揮發(fā)出的酸液與乳化液發(fā)生作用，加速了乳化液的失效。此外，油池兩年多未更換新液，池內細菌不斷繁殖生長，達到飽和狀態(tài)，進一步加速了乳化液的失效。

四、使用銅拉絲液應注意的幾個問題

1. 水質檢測與調配

在使用銅拉絲液前，應先用酸度計或PH試紙檢測當地水質的PH值。如發(fā)現(xiàn)水質呈酸性，則應以氫氧化鉀或少量氫氧化鈉中和，使PH值達到7.0左右。在調配過程中，應一邊加拉絲液一邊啟動循環(huán)泵，并根據油池體積的大小，循環(huán)2~4小時后，檢測溶液的PH值。正常情況下，PH值應達到7.5~8.5。

2. 使用溫度與日常維護

銅拉絲油的正常使用溫度為36℃~45℃。若溫度過高，會導致拉絲液內有效成份揮發(fā)、損耗大；銅離子活動加快，加速潤滑失效；導體容易氧化、發(fā)黑、起斑點；乳化液內的油脂與銅粉結合成膠狀物，容易粘住塔輪或堵塞模眼，造成斷線。因此，遇到溫度過高的情況，應加裝冷卻塔或熱交換器，以降低乳化液的使用溫度。

此外，日常維護也是保證拉絲液性能的關鍵。應定期檢查溶液的PH值、濃度等參數，并根據實際情況及時補充原液及水。同時，應定期清理油池和拉絲模，防止雜質和污垢的積累。

3. 清洗與更換

當乳化液出現(xiàn)嚴重發(fā)黑、發(fā)臭、粘稠等現(xiàn)象時，應及時更換新的拉絲液。在更換前，應徹底清洗油池和拉絲設備，以去除殘留的舊乳化液和雜質。同時，在更換新液時，應注意按照正確的比例進行調配，確保拉絲液的性能穩(wěn)定。

五、解決方案與建議

針對銅拉絲液潤滑失效的問題，提出以下解決方案與建議：

1. 加強培訓與指導：對拉絲操作工人進行專業(yè)培訓，使其了解拉絲液的性能、使用方法和保養(yǎng)要求。同時，建立定期檢查和維護制度，確保拉絲液的穩(wěn)定使用。

2. 優(yōu)化生產工藝：改進生產工藝流程，減少外部因素對乳化液的影響。例如，在鍍錫生產線與拉絲生產線之間設置隔離措施，防止酸液揮發(fā)對乳化液的污染。

3. 提高設備質量：選用高質量的拉絲設備和模具，減少因設備故障導致的斷線問題。同時，定期對設備進行維護和保養(yǎng)，確保其正常運行。

4. 加強質量監(jiān)控：建立嚴格的質量監(jiān)控體系，對拉絲液的性能進行定期檢測和分析。一旦發(fā)現(xiàn)性能下降或失效的跡象，應立即采取措施進行處理。

5. 推廣新技術：積極引進和推廣新技術、新材料和新工藝，提高拉絲液的性能和使用壽命。例如，研發(fā)具有更高潤滑性能、更強抗氧化能力和更穩(wěn)定化學性能的拉絲液。

六、結論

銅拉絲油作為線纜行業(yè)銅拉絲生產工序中的關鍵潤滑劑，其性能的穩(wěn)定性和可靠性對于提高生產效率和產品質量具有重要意義。然而，由于多種因素的影響，拉絲液在使用過程中容易出現(xiàn)潤滑失效的問題。因此，加強拉絲液的使用和保養(yǎng)管理、優(yōu)化生產工藝、提高設備質量、加強質量監(jiān)控以及推廣新技術是解決這一問題的有效途徑。通過這些措施的實施，可以為企業(yè)帶來更大的經濟效益和社會效益。

1/5
